La infraestructura eléctrica ferroviaria constituye uno de los sistemas técnicos más exigentes dentro del transporte moderno. Su función es garantizar un suministro energético estable, seguro y continuo a trenes que operan bajo condiciones dinámicas extremas.
Este entorno combina cargas mecánicas variables, exigencias de precisión geométrica, fenómenos eléctricos de alta intensidad y una necesidad permanente de disponibilidad operativa. Desde una perspectiva de ingeniería, se trata de un sistema donde la fiabilidad no es un atributo deseable, sino un requisito estructural.
Arquitectura del sistema de alimentación
El sistema de alimentación ferroviaria se articula en torno a tres subsistemas principales: subestaciones, líneas de contacto y equipos de captación. Cada uno presenta requisitos técnicos específicos y dependencias cruzadas que condicionan el rendimiento global.
- Subestaciones de tracción — Transforman y rectifican la energía procedente de la red general, garantizando niveles de tensión y frecuencia adecuados. Su diseño debe contemplar redundancia, protección diferencial, capacidad de carga y estabilidad frente a perturbaciones de red.

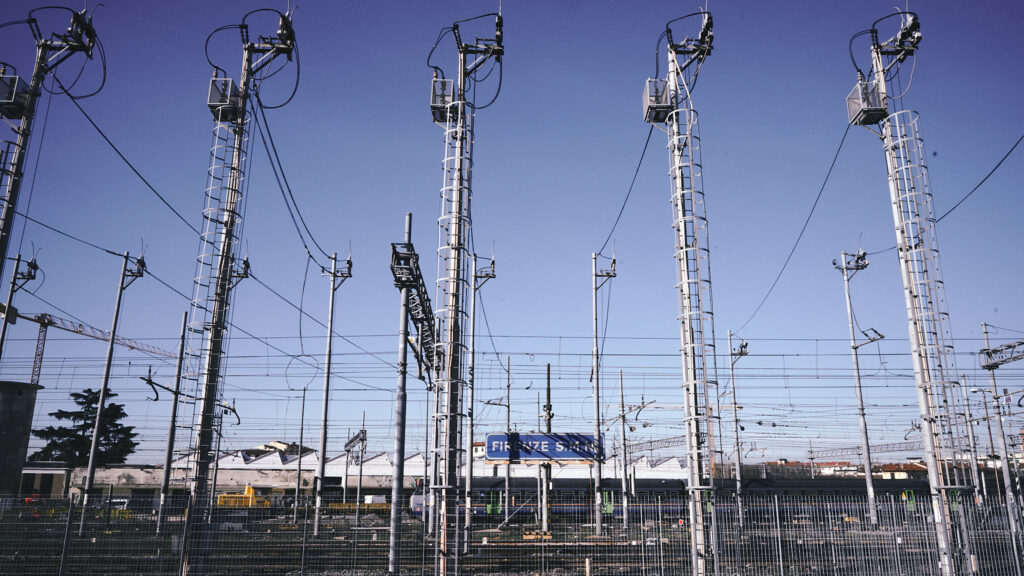

- Línea aérea de contacto (catenaria) — Conjunto de cables, tensores, aisladores y soportes cuya misión es mantener un hilo de contacto estable en altura, tensión y alineación. La ingeniería de la catenaria exige controlar fenómenos como dilatación térmica, vibración inducida, desgaste por fricción y arcos eléctricos.
- Pantógrafo y captación — Elemento móvil que establece el contacto eléctrico con el hilo. Su comportamiento depende de la aerodinámica, la presión de contacto, la amortiguación y la calidad del hilo. La interacción pantógrafo–catenaria es uno de los puntos críticos del sistema.
El mantenimiento en sistemas eléctricos ferroviarios se basa en metodologías propias de ingeniería de sistemas y fiabilidad.
[Híbrida]
La estabilidad del conjunto depende de la coherencia entre estos subsistemas. Una desviación mínima en cualquiera de ellos puede generar pérdidas de contacto, desgaste acelerado o fallos de suministro.
Exigencias operativas y dinámicas del sistema
El entorno ferroviario impone condiciones que no aparecen en otros sistemas eléctricos industriales. La velocidad del tren introduce fenómenos dinámicos que afectan directamente a la integridad del sistema:
- Variaciones rápidas de carga, especialmente en aceleraciones y rampas.
- Vibraciones estructurales transmitidas a postes, ménsulas y herrajes.
- Arcos eléctricos en transiciones, desalineaciones o cambios de sección.
- Fatiga mecánica en componentes sometidos a ciclos continuos.
- Impacto ambiental: viento lateral, temperatura, humedad, contaminación y corrosión.
Estos factores obligan a diseñar el sistema con márgenes de tolerancia muy estrechos y a mantenerlo bajo un régimen de inspección constante.
Mantenimiento industrial orientado a fiabilidad
El mantenimiento en sistemas eléctricos ferroviarios se basa en metodologías propias de ingeniería de sistemas y fiabilidad. Su objetivo es garantizar continuidad operativa, minimizar fallos y optimizar el ciclo de vida de los componentes.
- Mantenimiento preventivo — Revisión periódica de tensiones mecánicas, alineación del hilo, estado de aisladores, integridad de herrajes y comportamiento de contrapesos.
- Mantenimiento predictivo — Uso de termografía, análisis de vibraciones, medición de desgaste del hilo de contacto, monitorización de arcos y registro de parámetros eléctricos.
- Mantenimiento correctivo — Intervenciones rápidas y precisas ante fallos detectados, con protocolos que minimicen el tiempo fuera de servicio.
- Documentación técnica estructurada — Registro sistemático de inspecciones, incidencias, parámetros y configuraciones reales. La calidad de esta documentación es un factor determinante para la trazabilidad y la toma de decisiones.
La tendencia actual en el sector es avanzar hacia modelos basados en datos, donde la monitorización continua y el análisis predictivo permiten anticipar fallos y planificar intervenciones con mayor eficiencia.
Gestión del riesgo y continuidad operativa
La infraestructura eléctrica ferroviaria es un sistema crítico. Un fallo no afecta únicamente a un componente, sino que puede comprometer la operación completa de una línea. Por ello, la gestión del riesgo se integra en todas las fases:
- Diseño con redundancia y protecciones selectivas.
- Evaluación de modos de fallo (FMEA/FMECA).
- Protocolos de seguridad eléctrica y mecánica.
- Auditorías periódicas de conformidad normativa.
- Simulación de escenarios de fallo y recuperación.
La continuidad operativa depende de la capacidad del sistema para absorber perturbaciones sin comprometer la seguridad ni la disponibilidad.
Toma nota
La electricidad ferroviaria es un campo donde convergen ingeniería eléctrica, mecánica, materiales, fiabilidad y gestión de sistemas. Su complejidad no reside únicamente en la tecnología, sino en la necesidad de mantener un equilibrio estable entre componentes sometidos a condiciones dinámicas y exigentes.
El mantenimiento industrial, cuando se aplica con rigor técnico y metodologías estructuradas, es el elemento que garantiza que este equilibrio se mantenga en el tiempo.
